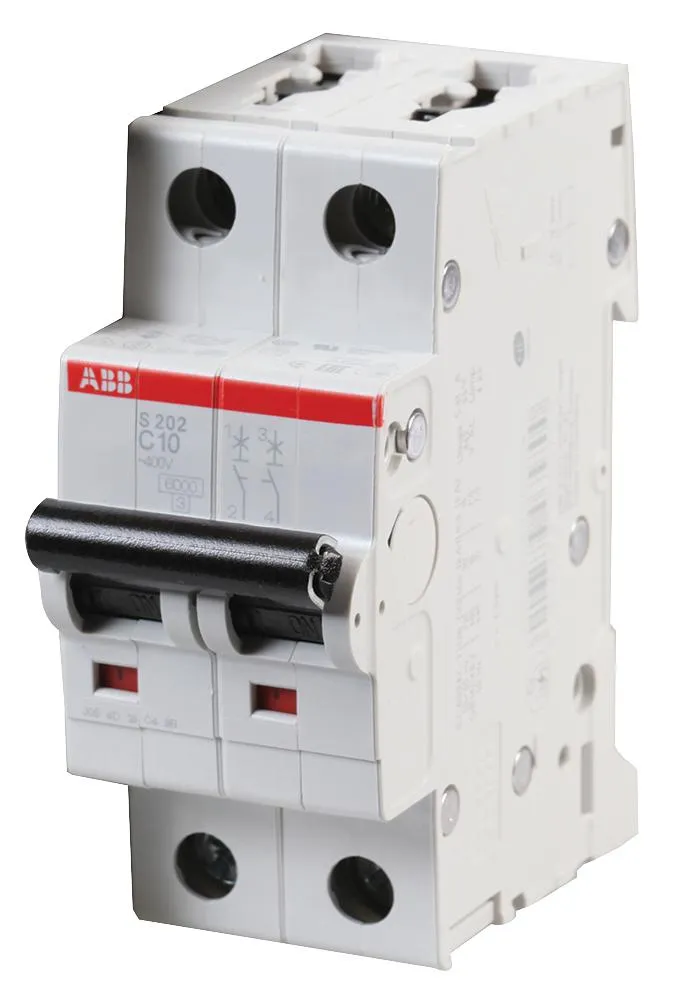

Descrizione Dati tecnici Norme di riferimento:IEC/EN 60898-1 IEC/EN 60947-2 UL 1077 Caratteristica di intervento:C Tensione nominale di funzionamento:secondo IEC 60898-1 400 V AC secondo IEC 60947-2 440 V AC Tensione di funzionamento:Massimo (Incl. Tolleranza) 125 V DC Massimo (Incl. Tolleranza) 440 V AC Minimo 12 V AC Minimo 12 V DC Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V Tensione di tenuta ad impulso (Uimp):4 kV at 2000 m 5 kV at Sea Level 6.2 kV Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV Tipo di tensione d’ingresso:AC/DC Corrente nominale (In):10 A Potere nominale di cortocircuito:(AC) 6 kA (DC) 6 kA (400 V AC) 6 kA Potere di cortocircuito estremo nominale (Icu):(125 V DC) 10 kA (230 V AC) 20 kA (400 V AC) 10 kA (440 V AC) 10 kA (48 V DC) 20 kA Corrente nominale di cortocircuito condizionale (Inc):(230 V) 20 kA (400 V) 20 kA Potere di cortocircuito di servizio nominale (Ics):(230 V AC) 15 kA (400 V AC) 7.5 kA (440 V AC) 7.5 kA Frequenza (f):50 Hz Frequenza nominale (f):50 / 60 Hz Perdita di potenza:4.2 W a Condizioni Operative Nominali per Polo 2.1 W Collegamento tensione di alimentazione:Arbitrario Indicazione posizione contatto:Rosso ON / Verde OFF Classe limitazione energia:3 Resistenza elettrica:20000 AC ciclo (i) Resistenza meccanica:20000 ciclo (i) Numero di poli:2 Numero di poli protetti:2 Categoria di sovratensione:III Gamma prodotto:S200 Coppia di serraggio:2.8 N·m Tipo di montaggio:DIN-Rail Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal Siglatura attuatore:I / O Materiale attuatore:Insulation Group II, Black, Sealable Materiale involucro:Classe di isolamento II, RAL 7035 Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 Posizione di montaggio:Qualsiasi Cacciavite raccomandato:Pozidriv 2 Accessories Available:Sì Informazioni tecniche:S202-C10 Capacità di connessione:Busbar 10 / 10 mm² Flexible with Ferrule 0.75 … 25 mm² Flessibile 0.75 … 25 mm² Rigid 0.75 … 35 mm² Stranded 0.75 … 35 mm² Dimensioni installazione:secondo DIN 43880 1 Lunghezza di spelatura cavo:12.5 mm Tipo di morsetto:Screw Terminals Dati ambientali Temperatura ambiente:In funzione -25 … +55 °C In magazzino -40 … +70 °C Temperatura di riferimento aria ambiente:30 °C Grado di protezione:IP20 Enclosure with Cover IP40 Grado di inquinamento:3 Condizioni ambientali:28 cycles with 55 °C / 90-96 % and 25 °C / 95-100 % Resistenza alle vibrazioni secondo IEC 60068-2-6:5g, 20 cicli a 5 … 150 … 5 Hz con carico 0.8 In Resistenza agli urti secondo IEC 60068-2-27:25g / 2 shocks / 13 ms Dichiarazione RoHS:Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 Informazioni ambientali:2CDK400030D0201 SCIP:e6800e55-46b1-49a3-881b-0f66d0e903ad Germania (DE) Reparto tecnico UL/CSA Massima tensione di funzionamento UL/CSA:110 V DC 480Y/277 V AC Potere d’interruzione nominale secondo UL1077:(277 V AC) 6 kA (480Y / 277 V AC) 6 kA (240 V) 10 kA Sezioni dei cavi UL/CSA:Busbar 18-8 AWG Conduttore 18-4 AWG Interruttore Magnetotermico 10A 2P 6ka S202 C10 - ABB S465700
